问题描述：
在预制混凝土I型肋梁桥建模时，选择“Precast Concrete I girder”主梁截面。在主梁截面定义窗口中，可直接定义该主梁的预应力钢束布置，该钢束是如何定义的？
解答：
预制混凝土I型肋梁一般采用先张法施加预应力，与后张法钢束布置不同，先张法钢束多采用直线布置或折线布置。为方便此类预应力钢束的定义，程序在“主梁截面”选项卡中设置了相应的钢束定义模板，可快速定义。注意 ：这里仅能定义直线钢束或是折线钢束，无法定义曲线钢束。曲线钢束可以在【桥对象】选项卡“钢束”中定义。
程序中依据钢束是否为直线及是否为全粘结可将钢束分为四类：
-
Straight: 平直预应力钢束。
-
Harped: 折线预应力钢束。
-
Debonded: 非全粘结平直预应力钢束。
-
Harped and Debonded: 非全粘折线预应力钢束。
其一般定义流程如下：
1.指定钢束轴网点的位置

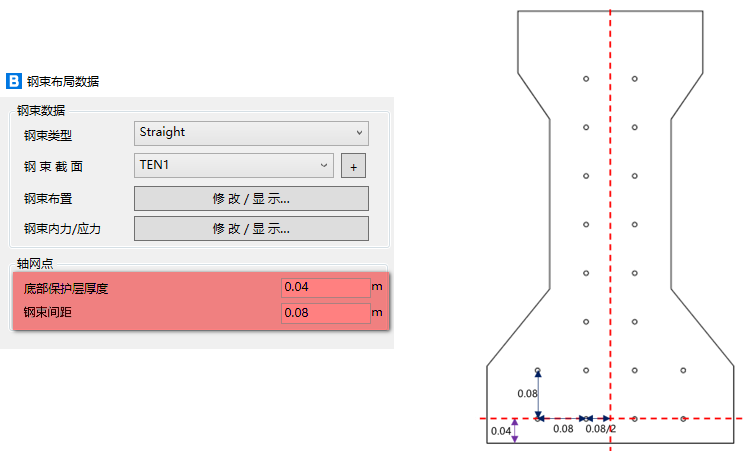

在【轴网点】中，输入“底部钢筋保护层的厚度”及“钢束间距”，程序自动由此确定各个钢束可布置的轴网点。例如将底保护层厚度设为0.04m，将钢束间距设为0.08m，此时程序会在I型梁肋范围内，采用小圆圈显示出可布置钢束位置的点，如下图所示。
其分布规则为：轴网点按照行列布置，行列的间距均为钢束间距。其中钢束第一行距截面底的距离等于保护层厚度，这里为0.04m，其他行依次按钢束间距0.08向上布置。列按截面中心线对称布置，左侧及右侧第一列距离中心线的距离为1/2钢束间距，对于该模型其间距为0.08/2，其具体分布形式如上图所示。
2.指定平直预应力钢束位置

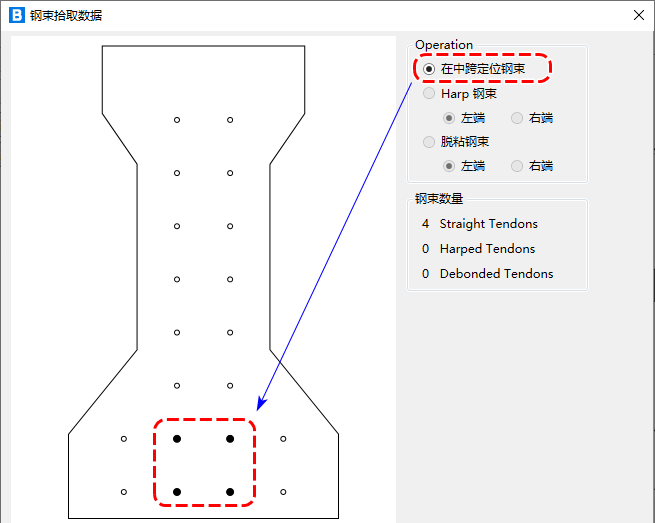

将钢束类型设为“Straight”，然后选定钢束截面，在钢束布置右侧，点击“修改/显示”。点击钢束相应位置处的轴网点，轴网点由空心圆变成实心圆，则表示该位置处布置了钢束。如下图中布置了四束钢束，左侧会显示钢束与梁的相对位置关系。平直钢束仅需定义跨中位置处的布置，因此右侧“operation”中仅选项“在中跨定位钢束”可选，其他选项均为灰色，不可选。
3.指定折线预应力钢束位置
将钢束类型设为“Harped”，然后选定钢束截面。在钢束布置右侧，点击“修改/显示”。首先确定“Harped”钢束在跨中的布置，然后再定义“Harped”钢束在端部的布置。

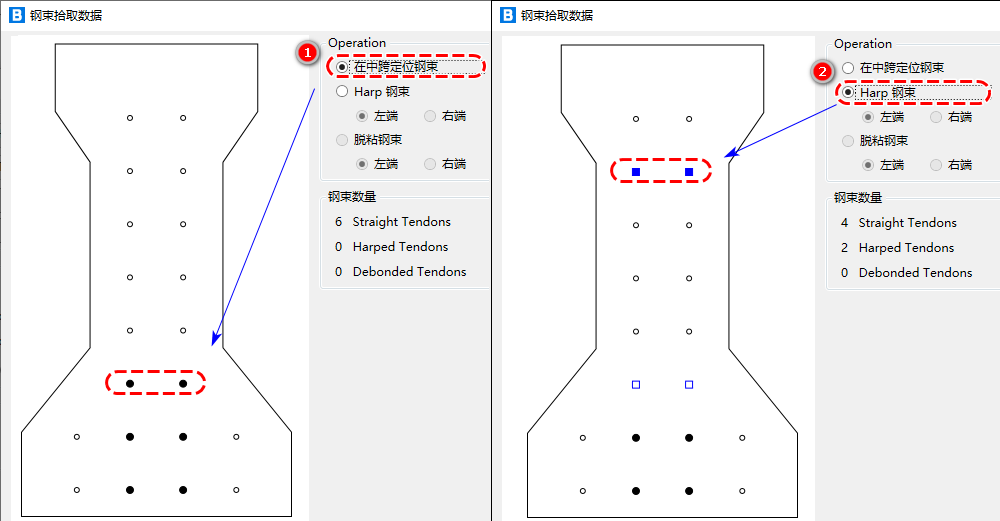

如在四根平直钢束上侧布置两根折线钢束，定义步骤如下图所示：步骤1，首先指定跨中钢束位置，选择相应的轴网点确定钢束位置，选中之后该轴网点会变成实心圆。步骤2，定义两端钢束位置，在“operation”中选择“Harp钢束”，此时断面视图切换为梁端截面，点击钢束在梁端截面对应的轴网点，选中后该点会变成蓝色。同时该折线钢束在跨中截面对应的轴网点会变成蓝色小方框，表示与端部钢束的对应关系，具体如下图所示。

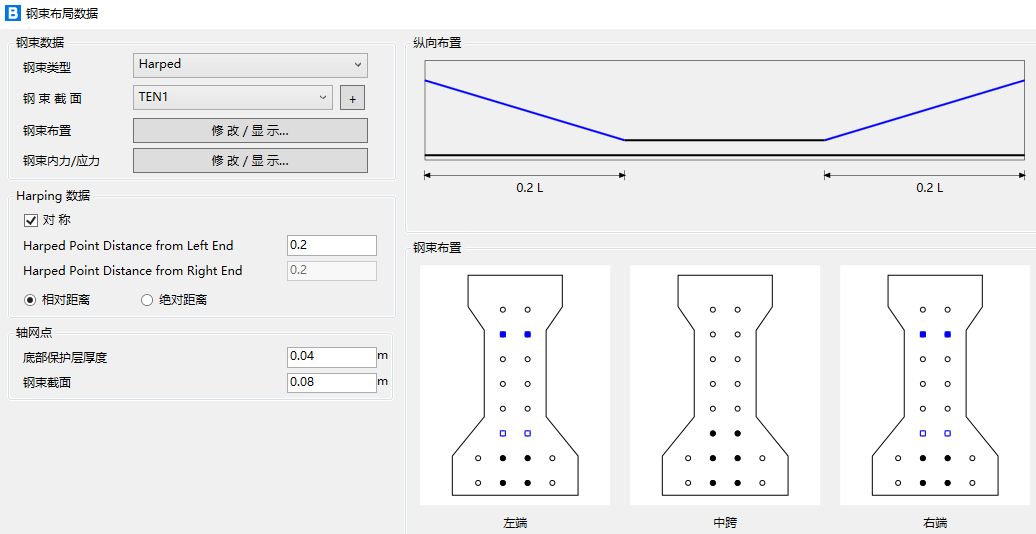

步骤3定义钢束弯折起点，可以采用绝对值或是相对值的方式表示，这里采用相对值方式定义，弯折点的起点为0.2。定义完成后，在右下侧会显示钢束的纵向布置及各个断面的布置，如下图所示。点击确定即可完成钢束的定义。

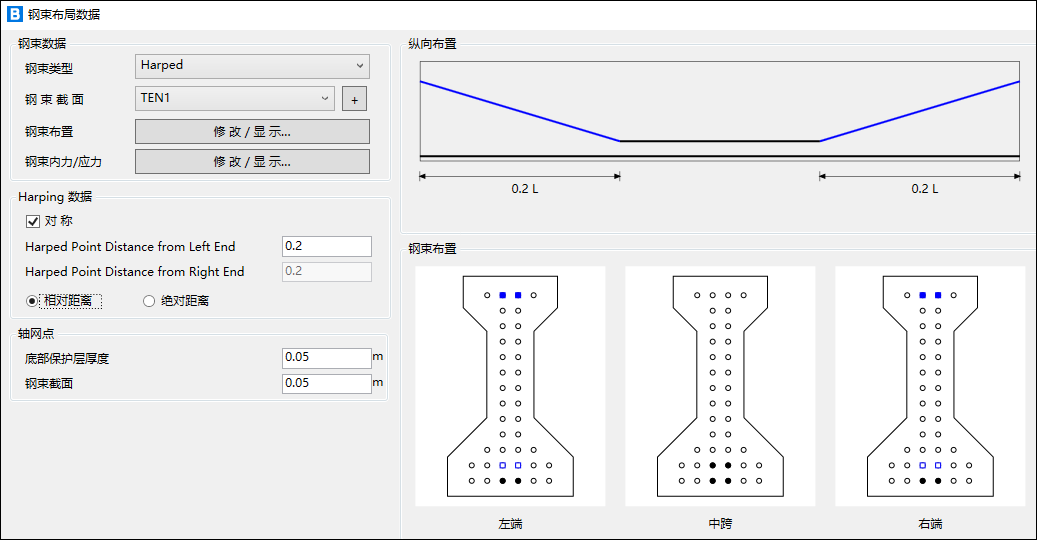

这四类钢束中“Straight”和“Debonded”两类钢束的定义方式类似；“Harped”和“Harped
and Debonded”两类钢束的定义方式类似。不同的是，非全粘预应力钢束需要指定粘结点距离梁端的距离，这里不再赘述。
