问题描述：
在 SAP2000中预应力钢束是如何定义的？
解答：
预应力钢束的定义流程和普通框架的定义流程基本一致，主要包括：定义预应力钢束截面，绘制钢束位置，编辑钢束数据；
（1）定义钢束截面
点击【定义>截面属性>钢束截面】命令，打开【钢束截面数据】窗口，如下图所示。在该窗口中， 用户需要定义的是钢束的材料属性和钢束面积。材料可通过标准材料库导入，面积可通过直径确定或直接输入，软件会在下侧显示钢束截面相应的几何属性。
需要注意是：在【钢束模拟选项】中，可以选择将钢束模拟为单元或荷载，程序默认采用单元模拟钢束。采用单元模拟钢束时程序可考虑在不同条件下预应力的变化，而采用荷载模拟钢束时预应力损失仅能由用户输入，无法考虑非线性分析中的预应力损失。
（2）绘制钢束
点击【绘制>框架/索/钢束】命令，打开【对象属性】窗口，在线对象类型中选择类型为钢束。依次点击两节点，确定钢束两端的位置，此时程序会弹出【编辑钢束数据】窗口。
（3）编辑钢束数据
【编辑钢束数据】窗口中，如下图所示，用户可以定义钢束的截面、修改局部轴、离散长度、张拉荷载等信息。其中需要注意的是以下两个部分信息的定义：钢束位置和钢束荷载
a.定义钢束位置
程序中有两种方式确定预应力钢束的位置：局部坐标系和整体坐标系，程序默认通过局部坐标系来确定钢束的位置。如上图中【坐标系】选项为“Local”，即表示此时参考坐标系为局部坐标系。程序取钢束两端节点，并依据绘制方向形成虚拟框架单元（该框架单元仅提供参考坐标，并不真实存在），该虚拟框架单元的起点即为坐标轴的原点，虚拟框架单元的局部坐标轴即为钢束的局部坐标轴。
钢束线型是通过特征点的坐标和节段类型来控制的。用户通过确定钢束各个特征点在参考坐标系下的位置，以及各个节段类型就可以确定钢束的空间位置。如上图中的钢束，其参考坐标系为局部坐标系，各个特征点在局部坐标系下的坐标分别为“坐标1、坐标2、坐标3”。指定两个特征点之间的节段类型后，其空间位置就可以确定。在下侧【钢束显示】可调整不同的视图平面，观察钢束和参考线的相对位置，检查钢束形状。关于钢束节段类型及特征点的定义可参考知识库文档—《预应力钢束的输入规则》
如果将【坐标系】一栏修改为Global，表示此时参考坐标系为整体坐标系，坐标1、坐标2、坐标3分别对应整体坐标轴的x轴、y轴、z轴。此时钢束的定义方式与之前类似，不同是钢束线型特征点的坐标将变为整体坐标。
b.定义钢束张拉荷载

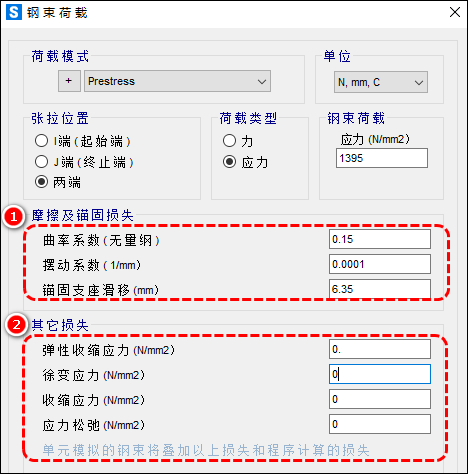

确定钢束位置后，即可定义钢束张拉荷载。点击【钢束荷载】右侧的添加，打开荷载定义窗口。在该窗口中用户可以定义钢束的荷载模式、张拉位置、张拉荷载的大小等。需要注意的是下侧计算预应力损失的两个红色的选项。
选项1：填入相关参数，程序会自动依据规范计算相应的预应力损失。选项1中各个参数的含义可查看知识库文档—《钢束预应力损失参数定义》
选项2：由用户直接输入相应的预应力损失，此时程序会叠加选项1的预应力损失作为最终的预应力损失。如用户无需考虑该部分的预应力损失，直接填写0即可。
需要注意的是：对于线性分析，采用荷载模拟预应力钢束一般是满足要求的。此时由混凝土时变效应、应力松弛等因素引起的预应力损失需要由用户在选项2中指定。如果用户想要考虑预应力钢束的非线性，计算不同阶段由混凝土时变效应和梁的弹性压缩引起的预应力损失，则需要将钢束模拟改为单元。如施工阶段分析，不同的阶段结构承受荷载及边界条件等都会发生变化，采用单元来模拟钢束时，程序会依据这些条件的变化，来计算相应时刻的有效预应力。因此采用单元来模拟预应力钢束时，选项2中的损失值一般填为0。
按上述流程定义完预应力工况后，即可运行分析查看结果。关于预应力二次力的提取可查看知识库文档—《超静定荷载工况》。
