问题描述：
索单元常用于大跨斜拉桥和悬索桥当中，在SAP2000及CSiBridge中在绘制索单元后，用户需要定义索的初始几何信息。在【编辑索的几何数据】对话窗口中，索的初始几何信息如何定义，相关参数的含义是什么？
解答：
索是柔性结构，仅能承受轴力的作用，无法传递弯矩及剪力。索结构的几何形状与其受力状态和空间位置息息相关，两者存在着显著的非线性关系。由于索单元在受力后其几何形状是依据荷载的分布来变化的，在绘制构件时无法确定索的最终形状。但是无论索的几何形状及荷载分布如何变化，索的无应力长度是不变的。在软件中形状计算器最终确定的是索的无应力长度。
对于索单元来说在索端张力、索的水平张力、跨中垂度、或悬索长度任一参数确定的条件下，即可确定唯一的索线形，反过来也是成立的。对应的，在几何形状计算器中，有多种方式来确定索的初始几何形状：如Cable-Tension
At i-End、Cable-Tension At J-End及一些其他方式，通过用户指定的边界张拉条件或垂度等条件，软件会算出索的无应力长度，当然用户也可以直接指定无应力长度。
需要注意的是，这里计算的形状并不发生在任意工况中，且计算的索力也不是直接作用在索上。形状计算器只确定索的无应力长度，而索的变形形状和承受的荷载由具体的荷载工况中结构的行为确定。
理解了索单元【形状计算器】的最终目的后，在【编辑索的几何数据】窗口的参数就比较简单了。
在【编辑索的几何数据】窗口中【索类型】中有多种方式方式来定义索的几何形状，求出索的无应力索长：
Cable-Minimum Tension At I-End： 当i端张拉力最小时对应的索长；
Cable-Minimum Tension At J-End ：当j端张拉力最小时对应的索长；
Cable-Tension At I-End：输入i端张拉力；
Cable-Tension
At J-End：输入j端张拉力；
Cable-Horizontal
Tension Component：输入水平张拉力分梁；
Cable-Maximum Vertical Sag： 输入最大垂度；
Cable-Low-Point
Vertical Sag：输入最低点垂度；
Cable-Undeformed
Length：输入无应力索长；
Cable-Relative
Undeformed Length：输入相对弦长的应力索长；
以上这几种定义方式虽然从不同的角度来描述索在绘制时的状态，但是其核心的内容都是求解索的无应力长度。现在通过i端张拉（Cable-Tension

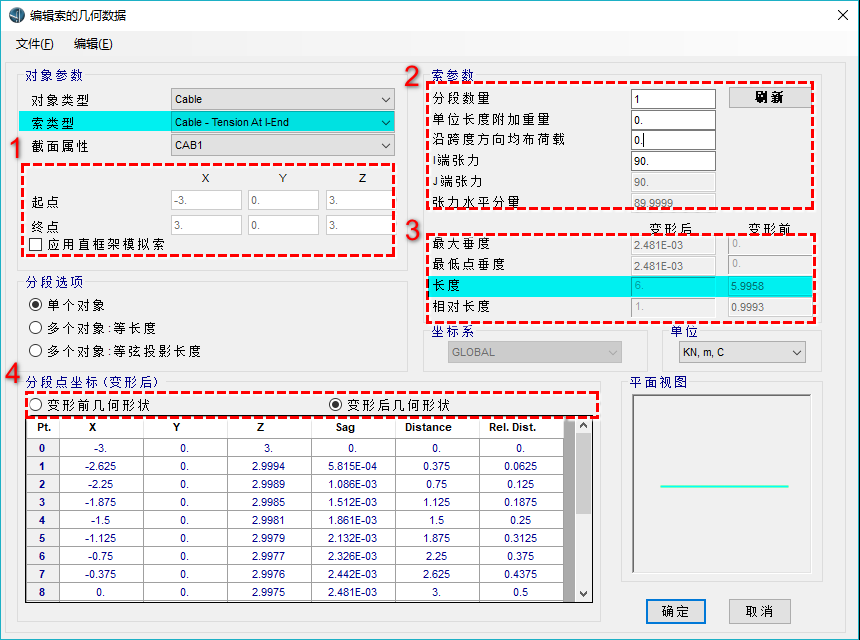

At i-End）的方式来简要说明索的初始几何信息的定义，其他几种定义方式类似，这里不重复介绍。具体定义窗口如下所示。
-
绘制索单元时，用户通过连接两个节点的方式来绘制。红色选框1中，会显示索单元两端的两个节点，通过两个节点坐标可以得到索单元的弦长（两端点的直线距离），上图中索的弦长为6m。软件也会计算出索在变形前的及几何形状，勾选红框4中的变形前几何形状，即会显示各个剖分节点坐标。
-
这里通过输入i端张力方式来定义索的无应力索长，因此还需要输入索i端的张拉力，输入张力为90KN。此时程序会依据索的自重、空间位置，以及张拉力，计算出索j端的张拉荷载、索变形后的垂度长度、形状等信息，如红框3中所示。其中最重要的信息为红框3中的变形前的索长，该索长即为索的无应力索长。
-
在分析时，程序将索以无应力索长的长度添加于结构当中，如索两节点之间的弦长大于索的无应力索长，此时索为张紧状态，如弦长小于索长，索为松弛状态。如上图中，索的无应力索长为5.9958，而弦长为6m，则说明索是张紧的状态。
