如何获取建筑物的偏移、水平受力桩的转角等数据
创建者：郭晓通，编辑者：郭晓通，最近更新：2019/12/20 17:21:27
问题描述：

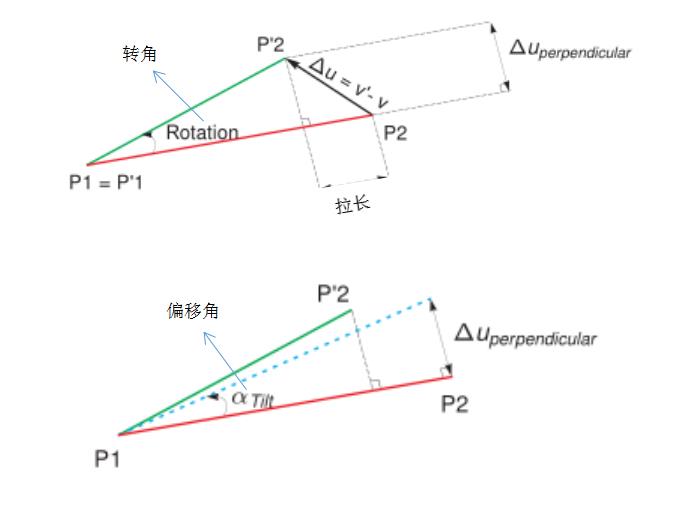

PLAXIS中如何获取建筑物的偏移、水平受力桩的转角等数据？距离量测中的结果分别是什么含义？
解答：
岩土工程项目中经常会涉及到基坑、隧道等的施工对各类建、构筑物的影响的问题，对于影响程度的评价指标，除建、构筑物各部分的变形外，其偏移程度往往也是工程师们关注的。对于以水平受力为主的桩，譬如海上风电项目中的单桩基础，在设计过程中转角是一个控制指标。那么如何在PLAXIS中获取这些数据呢？

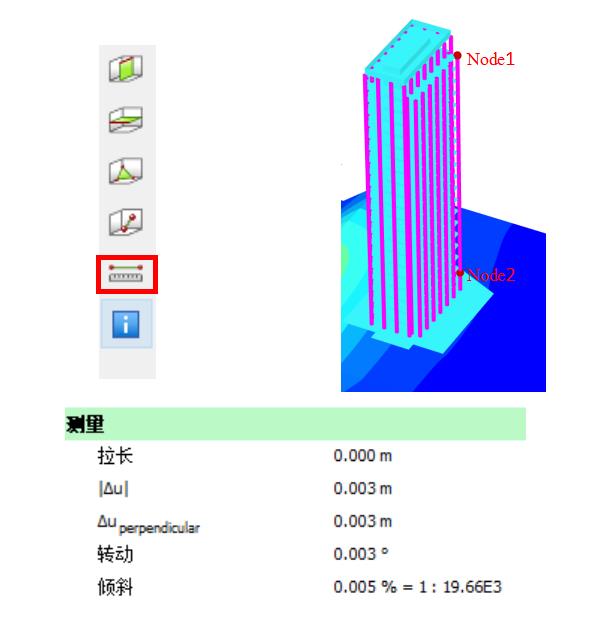

PLAXIS在后处理程序中提供了一个距离量测工具，可以获取任意两个节点的位置，并提供节点间连线的变形数据。以下图中建筑物为例，点击左侧竖排工具栏中的距离量测按钮，然后点击选取建筑物柱（梁单元）上的两个节点，PLAXIS会自动弹出一个窗口计算该柱的转动、倾斜等数据。
